Eddy - Lo strumento per la gestione adattiva dei dispositivi elettronici in rete 0-10V e PWM

EDDY è la gamma di interfacce elettroniche SELPRO sviluppata per amplificare, stabilizzare e convertire i segnali analogici 0–10 V e PWM utilizzati nel controllo dei ventilatori EC e di altri dispositivi elettronici.

Nei sistemi di regolazione analogica, la corrente disponibile dal controllore e le caratteristiche dei dispositivi collegati possono influenzare la distribuzione del segnale di comando. EDDY interviene tra il regolatore e i dispositivi, adattando il segnale alle esigenze della rete di controllo.

La gamma comprende due soluzioni principali:

• EDDY CMM: amplifica e stabilizza il comando 0–10 V, offrendo una capacità di uscita fino a 60 mA, con versione da 200 mA disponibile su richiesta.

• EDDY CMP: converte il comando analogico 0–10 V in un segnale PWM a 25 kHz, con corrente di uscita fino a 20 mA.

Le interfacce elettroniche EDDY possono operare in modalità Master, generando un comando impostato localmente, oppure in modalità Slave, elaborando il segnale proveniente da un regolatore remoto.

EDDY integra inoltre funzioni di gestione del comando di emergenza. In caso di perdita del segnale di controllo remoto, il dispositivo può applicare un valore preimpostato P1. La funzione Speed-Up permette invece di forzare il comando massimo tramite un contatto dedicato.

EDDY consente di mantenere il sistema di regolazione esistente, aggiungendo capacità di amplificazione, stabilizzazione e conversione del segnale, oltre a una risposta definita in caso di perdita del comando remoto.

Grazie al montaggio su guida DIN, le interfacce EDDY possono essere integrate in nuove installazioni e interventi di retrofit, in applicazioni HVAC&R e in altri sistemi che utilizzano segnali analogici 0–10 V o PWM.

Gestione del segnale

• Ingresso di comando analogico 0–10 Vdc.

• EDDY CMM: amplificazione e stabilizzazione del segnale 0–10 V.

• Corrente di uscita CMM: fino a 60 mA.

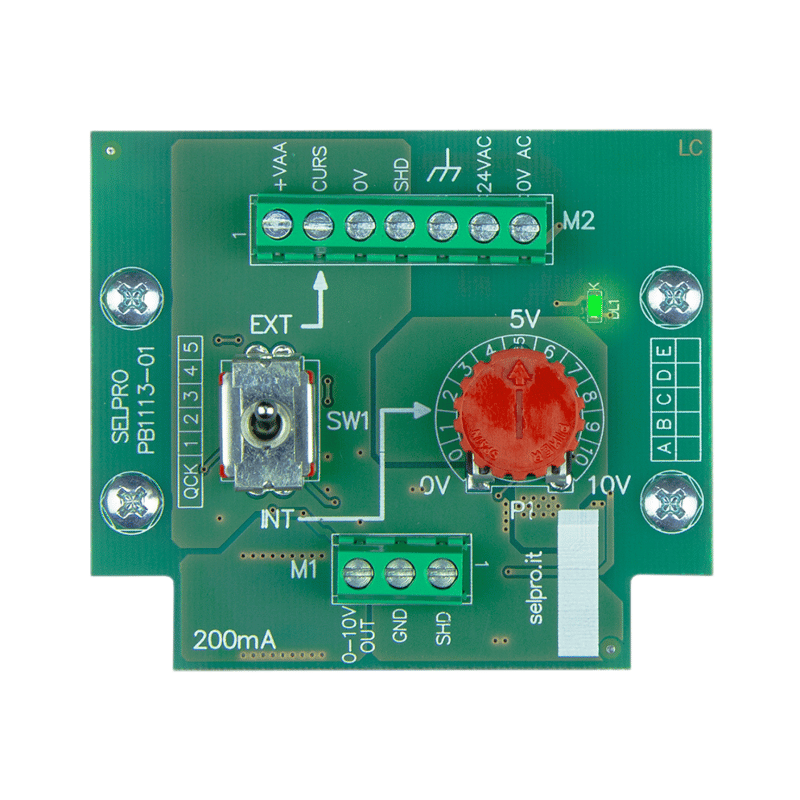

• Versione CMM da 200 mA disponibile su richiesta.

• EDDY CMP: conversione del comando 0–10 V in PWM.

• Frequenza PWM CMP: 25 kHz.

• Corrente di uscita CMP: fino a 20 mA.

Modalità di funzionamento

• Modalità Master: generazione di un comando impostato localmente.

• Modalità Slave: gestione del comando ricevuto da un regolatore esterno.

• Funzione Booster per l'amplificazione del segnale analogico.

• Comando manuale per verifiche funzionali e applicazioni specifiche.

• Integrazione con sistemi di regolazione analogici esistenti.

Funzioni di emergenza

• Funzione Fail Safe con valore di comando preimpostato P1.

• Applicazione del valore P1 in caso di perdita del comando remoto, secondo le condizioni previste dal dispositivo.

• Funzione Speed-Up per forzare il comando massimo tramite contatto dedicato.

• Possibilità di richiamare un comando prefissato tramite ingresso remoto.

Installazione e alimentazione

• Alimentazione nominale: 24 Vac.

• Montaggio su guida DIN.

• Utilizzo con dispositivi dotati di ingressi di comando compatibili 0–10 Vdc o PWM.

• Versione con grado di protezione IP55 disponibile su richiesta

Le interfacce elettroniche EDDY sono destinate a costruttori OEM, integratori, installatori e manutentori che utilizzano segnali analogici 0–10 V o PWM per il controllo di ventilatori EC e altri dispositivi elettronici.

Le principali applicazioni comprendono:

• Condensatori remoti: amplificazione e stabilizzazione del comando analogico verso ventilatori EC compatibili.

• Dry cooler: distribuzione del riferimento di velocità ai ventilatori EC e gestione di valori di comando preimpostati.

• Chiller e gruppi frigoriferi: integrazione tra regolatori con uscita 0–10 V e ventilatori dotati di ingresso analogico o PWM compatibile.

• Impianti di raffreddamento industriale: adattamento della capacità di uscita del segnale alle caratteristiche elettriche della rete di comando.

• Retrofit di impianti esistenti: mantenimento del regolatore originale e introduzione delle funzioni di amplificazione, stabilizzazione o conversione del segnale.

• Sistemi HVAC e ventilazione: utilizzo di comandi 0–10 V o PWM per dispositivi e attuatori elettronici compatibili.

• Automazione di impianto: interfacciamento con valvole motorizzate, inverter, pompe, serrande e altri dispositivi dotati di ingressi di comando compatibili.
