ECD - Sistema quadro di controllo digitale Master multifunzione per motori EC monofase e trifase di ventilatori

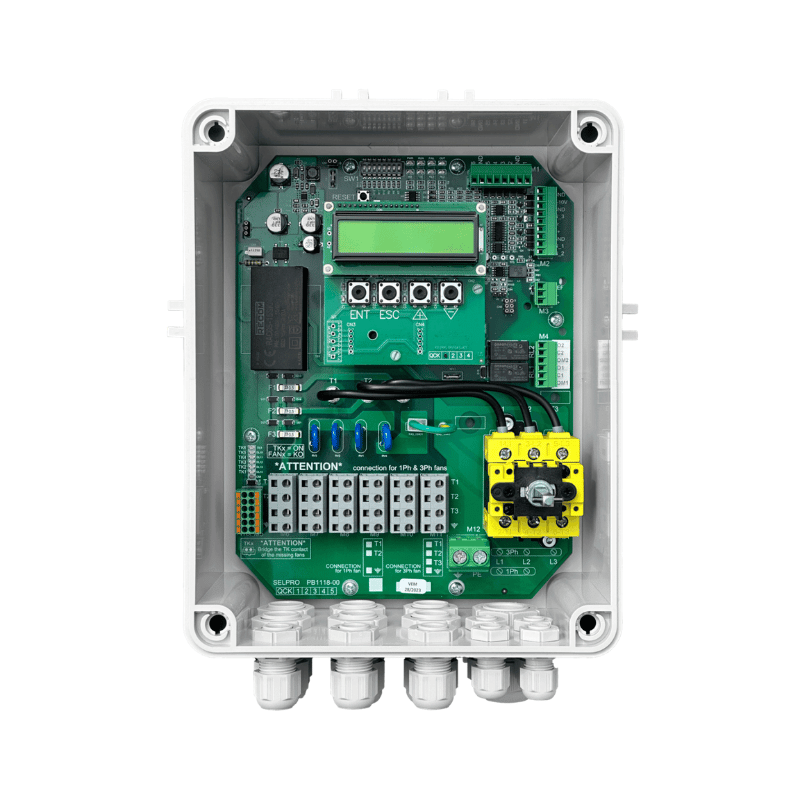

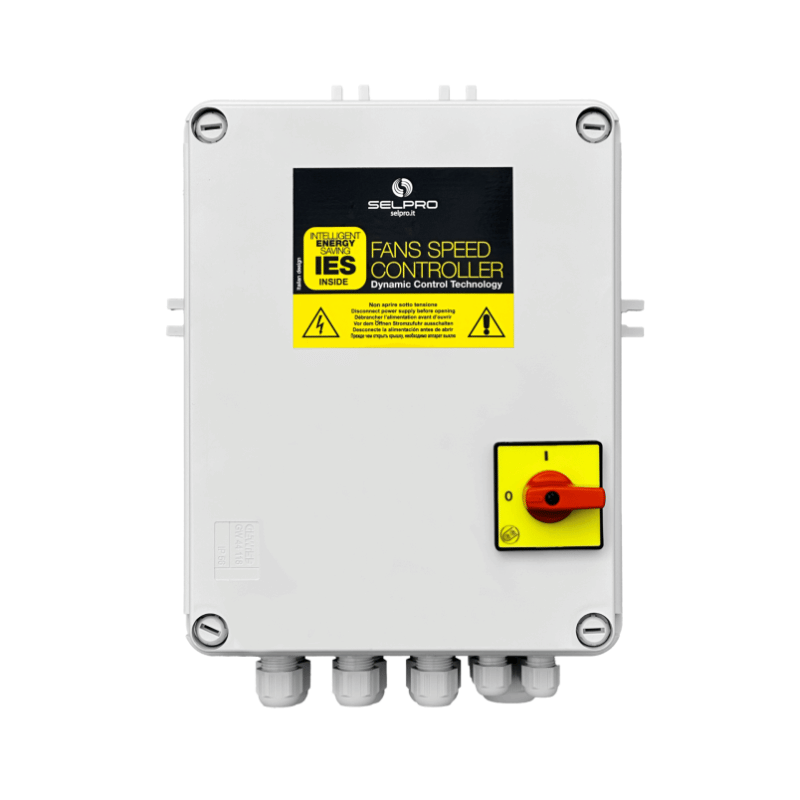

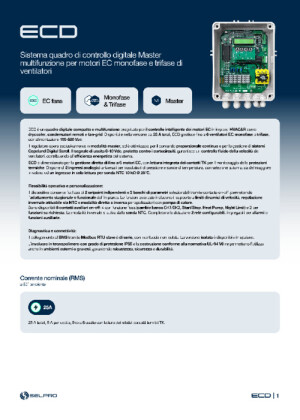

ECD è il sistema di controllo digitale multifunzione SELPRO che integra alimentazione, regolazione e protezione dei ventilatori EC monofase e trifase in un unico quadro elettrico compatto IP55.

Progettato per condensatori remoti, dry cooler e sistemi di raffreddamento industriale, ECD consente di alimentare e gestire direttamente fino a 6 ventilatori EC, con una corrente complessiva nominale di 25 A.

L'integrazione delle uscite di potenza, del sezionatore e delle funzioni di regolazione riduce la necessità di progettare e realizzare un quadro elettrico separato dedicato ai ventilatori.

ECD opera in modalità Master, con regolazione proporzionale continua della velocità tramite segnale analogico 0–10 V e supporto alla gestione di sistemi Copeland Digital Scroll.

Il regolatore dispone di due ingressi analogici configurabili per trasduttori di pressione e sonde di temperatura, con selezione automatica del valore maggiore. Un ingresso NTC dedicato permette di attivare le funzioni di regolazione invernale.

Le funzioni integrate comprendono due setpoint indipendenti, due banchi di parametri selezionabili, Night Limit, Heat Pump, Winter Mode e limiti di velocità configurabili. Gli ingressi digitali permettono di richiamare diverse modalità operative tramite contatti esterni, senza richiedere un supervisore per ogni cambio di funzione.

La diagnostica è integrata nella gestione dei ventilatori. Ogni uscita dispone di un ingresso TK dedicato per leggere il contatto termico o di allarme del motore. Il sistema consente così di identificare il ventilatore interessato e gestire le segnalazioni di anomalia.

L'interfaccia LCD permette di visualizzare e modificare direttamente setpoint e parametri. La comunicazione Modbus RTU consente inoltre l'integrazione con sistemi di supervisione BMS.

Grazie all'involucro IP55, al sezionatore integrato e alle protezioni elettriche, ECD riunisce le principali funzioni di alimentazione e controllo della sezione ventilante in un'unica unità, adatta a nuove installazioni e interventi di sostituzione o aggiornamento.

Alimentazione e potenza

• Alimentazione: 100–500 Vac ±10%, 50/60 Hz, monofase o trifase.

• Corrente nominale complessiva: 25 A RMS a 50 °C ambiente.

• Corrente massima per uscita motore: 8 A.

• Fino a 6 uscite di potenza per ventilatori EC.

• Sezionatore di alimentazione integrato.

• Protezione contro le sovratensioni di rete e protezione degli ingressi di comando.

Regolazione e funzioni operative

• Funzionamento in modalità Master.

• Regolazione proporzionale continua con uscita 0–10 Vdc protetta contro i cortocircuiti.

• Gestione di sistemi Copeland Digital Scroll.

• 2 setpoint indipendenti.

• 2 banchi di parametri personalizzabili.

• Night Limit per la limitazione della velocità notturna.

• Winter Mode attivabile tramite sonda NTC.

• Heat Pump con regolazione diretta o inversa.

• Limiti minimi e massimi di velocità configurabili.

Ingressi e uscite

• 2 ingressi analogici configurabili per sensori di pressione e temperatura: 0–5 V, 0–10 V, 0–20 mA, 4–20 mA e NTC.

• Selezione automatica del maggiore tra i valori misurati.

• 1 ingresso aggiuntivo per sonda NTC 10 kΩ a 25 °C, dedicato alle funzioni ausiliarie.

• 6 ingressi digitali On/Off, di cui 4 con funzioni definite e 2 per funzioni su richiesta.

• 6 ingressi TK per monitoraggio individuale dei contatti termici o di allarme dei ventilatori.

• 2 uscite a relè configurabili per allarmi o dispositivi ausiliari.

Diagnostica e comunicazione

• Monitoraggio individuale dei contatti TK.

• Identificazione del ventilatore che segnala un'anomalia.

• Interfaccia digitale LCD 2 × 16 caratteri.

• Comunicazione Modbus RTU RS485 per integrazione BMS.

• Interfaccia Modbus standard non isolata; versione isolata disponibile come opzione.

Caratteristiche costruttive

• Grado di protezione IP55.

• Custodia in tecnopolimero autoestinguente UL94-V0.

• Compatibilità con sistemi di distribuzione elettrica IT, TT e TN.

• Temperatura di funzionamento: da −20 a +50 °C.

• Dimensioni: 296 × 247 × 173 mm.

• Peso: 2,5 kg.

ECD è progettato per costruttori OEM, integratori e installatori che necessitano di una soluzione integrata per alimentare, regolare e proteggere ventilatori EC in sistemi di refrigerazione e raffreddamento.

Le principali applicazioni comprendono:

• Condensatori remoti: controllo proporzionale della velocità dei ventilatori EC in funzione della pressione di condensazione, con alimentazione e protezioni integrate.

• Dry cooler: regolazione della ventilazione in funzione della temperatura e delle condizioni operative, con modalità di funzionamento stagionali e notturne.

• Chiller e gruppi frigoriferi: gestione dei ventilatori EC e integrazione con sistemi di regolazione della macchina, comprese le applicazioni Copeland Digital Scroll.

• Pompe di calore: gestione di modalità operative dirette e inverse, Winter Mode e funzioni attivabili tramite contatti esterni.

• Gruppi ventilanti EC: alimentazione e controllo di gruppi fino a 6 ventilatori monofase o trifase, con diagnostica dei contatti TK individuali.

• Installazioni e retrofit: realizzazione o aggiornamento di sezioni ventilanti tramite un quadro compatto che integra alimentazione, regolazione, sezionamento e protezioni.

• Impianti di raffreddamento industriale: controllo della ventilazione con possibilità di supervisione tramite comunicazione Modbus RTU.
