MODULO - Gestione digitale dei motori EC senza la complessità del Modbus

MODULO è il sistema brevettato SELPRO che semplifica la comunicazione Modbus e la gestione digitale dei ventilatori EC, mantenendo il controllore esistente.

Sviluppato per costruttori OEM, integratori e installatori, MODULO permette di utilizzare le funzionalità digitali dei ventilatori EC anche negli impianti comandati da un segnale analogico 0–10 V.

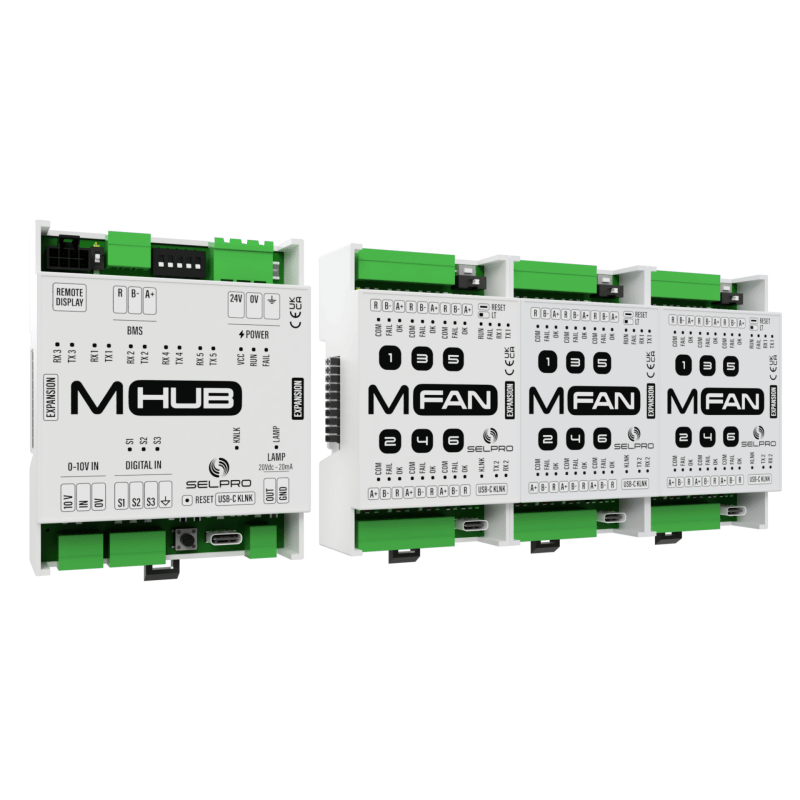

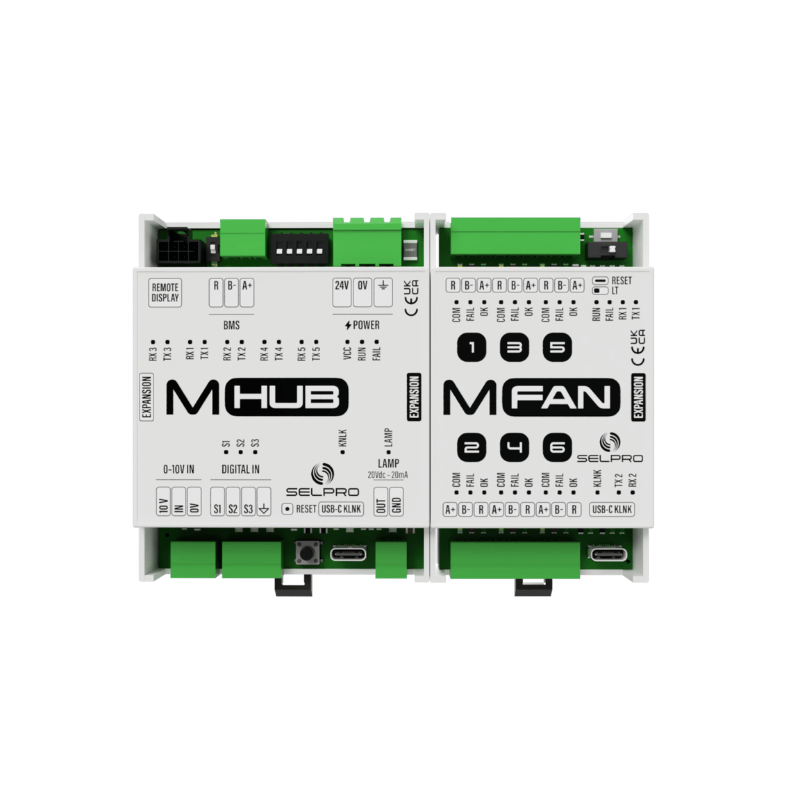

Il sistema è composto da due dispositivi: MHub, che riceve i comandi dal controllore e raccoglie i dati dei ventilatori, e MFan, che gestisce le connessioni Modbus individuali verso ciascun motore EC.

Ogni ventilatore dispone di un collegamento Modbus dedicato. Questa architettura elimina la necessità di gestire manualmente gli indirizzi dei singoli motori e consente di individuare e isolare i guasti sul collegamento interessato, senza riconfigurare il resto della rete.

MODULO integra i protocolli Modbus di diversi costruttori, tra cui ebm-papst, Ziehl-Abegg, Hidria, Nicotra e Dunli. Il controllore comunica con un'unica interfaccia SELPRO e accede ai dati operativi e diagnostici dei ventilatori tramite una mappa registri normalizzata.

Il sistema raccoglie informazioni quali velocità, potenza, temperature, ore di funzionamento, stati e allarmi. MHub aggrega i dati in un'unica area di memoria, riducendo le interrogazioni richieste al sistema di supervisione e mantenendo separati i tempi di acquisizione dei ventilatori dalla risposta verso il BMS.

Le funzionalità integrate comprendono gestione a basso carico, limitazione della velocità notturna, rotazione inversa, regolazione individuale degli RPM e risposte di emergenza configurabili in caso di perdita della comunicazione.

MODULO è adatto sia alle nuove installazioni sia agli interventi di retrofit. Il comando analogico esistente può essere mantenuto, mentre la comunicazione digitale rende disponibili diagnostica individuale e funzioni avanzate dei ventilatori EC.

La configurazione e la verifica dei dispositivi sono supportate dagli strumenti software SELPRO, anche tramite accesso Wi-Fi locale con l'accessorio KLNK.

Il controllo della macchina rimane invariato. La comunicazione con i ventilatori diventa digitale, individuale e accessibile da un unico punto.

Architettura e capacità

• Sistema modulare composto da MHub e MFan.

• MHub: interfaccia centrale verso il controllore e il sistema di supervisione.

• MFan: interfaccia Modbus con collegamenti individuali ai ventilatori EC.

• Fino a 6 uscite Modbus RS485 indipendenti per MFan.

• Fino a 5 moduli MFan per ogni MHub.

• Fino a 30 ventilatori EC per sistema MHub.

• Fino a 4 bancate indipendenti con comando Modbus; una bancata con comando analogico 0–10 V.

• Collegamento ai ventilatori tramite 3 conduttori: A+, B− e REF.

Comunicazione e compatibilità

• Ingresso di comando Modbus RTU RS485 oppure analogico 0–10 V.

• Protocolli Modbus integrati per ventilatori ebm-papst, Ziehl-Abegg, Hidria, Nicotra, Dunli e Rosenberg.

• Riconoscimento e configurazione dei ventilatori durante la messa in servizio.

• Nessun indirizzamento manuale dei singoli ventilatori.

• Mappa registri SELPRO normalizzata, indipendente dal protocollo del costruttore supportato.

• Raccolta centralizzata dei dati e accesso individuale alle informazioni dei ventilatori.

• Tempo di risposta del BMS separato dal ciclo di acquisizione dei moduli MFan.

Funzioni operative e diagnostica

• Monitoraggio di velocità, potenza, temperature, ore di funzionamento, stati e allarmi.

• Identificazione del singolo ventilatore in anomalia.

• Isolamento dei guasti sui collegamenti individuali.

• Riconoscimento e configurazione del ventilatore sostitutivo compatibile.

• Low Capacity per la gestione dei ventilatori a carico ridotto.

• Silent Mode con limitazione della velocità in fasce orarie configurabili.

• Reverse Mode per applicazioni di sbrinamento e pulizia.

• Controllo degli RPM individuali e dei limiti di velocità.

• Funzioni di protezione motore e gestione di velocità di emergenza configurabili.

• Energy Meter per l'accesso ai dati di potenza disponibili dai ventilatori compatibili.

Ingressi, uscite e configurazione

• MHub: 1 ingresso analogico 0–10 V.

• MHub: 3 ingressi digitali On/Off configurabili, NO/NC.

• MHub: 1 uscita per lampada di segnalazione, 20 Vdc / 30 mA.

• MFan: 6 uscite motore Modbus RTU RS485.

• Porta USB-C per configurazione e aggiornamento.

• Accesso da browser tramite accessorio Wi-Fi KLNK.

• Predisposizione MHub per display remoto.

Caratteristiche hardware

• Alimentazione: 24 Vac/dc ±10%, 50/60 Hz.

• Montaggio su guida DIN EN 60715.

• Custodia in ABS autoestinguente UL94-V0.

• Grado di protezione IP20, per installazione in quadro.

• Temperatura di funzionamento: da −20 a +70 °C.

• Dimensioni MHub: 71,1 × 90 × 32,2 mm.

• Dimensioni MFan: 53,3 × 90 × 32,2 mm.

• Architettura brevettata: EP 3 882 532 B1.

MODULO è progettato per costruttori OEM, system integrator e installatori che devono integrare, controllare e monitorare ventilatori EC con comunicazione Modbus nei sistemi HVAC&R.

Le principali applicazioni comprendono:

• Condensatori remoti: integrazione digitale dei ventilatori EC nel sistema di regolazione esistente, con accesso ai dati operativi e alla diagnostica individuale.

• Dry cooler: gestione di gruppi ventilanti EC, funzioni a basso carico, limitazione notturna della velocità e monitoraggio dei singoli motori.

• Chiller e pompe di calore: comunicazione con ventilatori EC, gestione delle modalità operative supportate e funzioni di rotazione inversa per applicazioni compatibili.

• Retrofit di impianti esistenti: conversione del comando analogico 0–10 V in comunicazione Modbus verso i ventilatori EC, mantenendo il controllore originale.

• UTA e sistemi multibancata: gestione separata dei gruppi ventilanti, anche con protocolli di differenti costruttori, tramite un'unica interfaccia di supervisione.

• Fan Grid e Fan Wall: regolazione individuale dei ventilatori o di gruppi di motori per adattare la distribuzione dell'aria alle esigenze della macchina.

• Impianti di raffreddamento industriale: raccolta centralizzata dei dati, identificazione delle anomalie e integrazione con sistemi BMS per supervisione e manutenzione.
