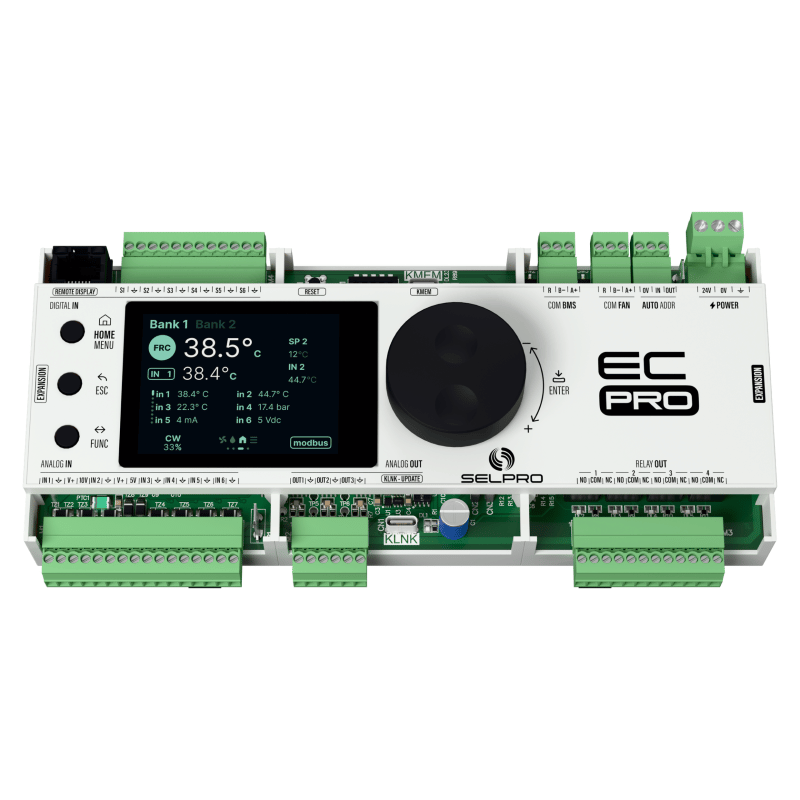

ECpro - Il regolatore specializzato per scambiatori ventilati con motori EC

ECPro è il controllore elettronico SELPRO sviluppato per la regolazione e la gestione dei ventilatori EC nei condensatori, dry cooler, gas cooler e sistemi di raffreddamento industriale.

A differenza di una piattaforma di controllo generica, ECPro integra già le logiche applicative necessarie alla gestione della sezione ventilante. Il costruttore può selezionare la configurazione più adatta alla propria macchina e impostarne i parametri operativi, senza sviluppare da zero il software applicativo.

Il regolatore gestisce differenti condizioni di carico, modalità di funzionamento stagionali, limitazione della velocità notturna, sistemi multibancata e applicazioni Wet & Dry. Le funzioni integrate comprendono Low Capacity, Floating Setpoint, Digital Scroll, Auto Clean e strategie Fail Safe configurabili.

ECPro offre tre modalità di gestione dei ventilatori EC: regolazione analogica 0–10 V, comunicazione digitale Modbus oppure collegamenti indipendenti ai singoli ventilatori tramite i moduli MFan opzionali.

La comunicazione Modbus consente di accedere ai dati operativi e diagnostici dei ventilatori compatibili, mentre le porte di comunicazione separate distinguono il traffico dei motori da quello del sistema di supervisione BMS.

Grazie agli ingressi e alle uscite configurabili, alle funzioni di controllo integrate e alla possibilità di espansione, ECPro si adatta a differenti architetture impiantistiche.

La configurazione dei parametri, la verifica del funzionamento e le attività di diagnostica sono supportate dagli strumenti software SELPRO, anche tramite accesso da browser con l'accessorio KLNK.

Una piattaforma di controllo dedicata alla ventilazione, dalla regolazione della macchina alla comunicazione con i singoli ventilatori EC.

Controllo e regolazione

• Logiche applicative integrate e parametri configurabili.

• Regolazione proporzionale e PID.

• Gestione di più gruppi ventilanti e circuiti di regolazione.

• Funzioni Low Capacity, Floating Setpoint e Digital Scroll.

• Modalità Night Mode, Winter Mode e Heat Pump.

• Gestione Wet & Dry e sistemi adiabatici tramite espansioni dedicate.

• Funzioni Auto Clean e inversione di rotazione, dove supportate.

Ingressi e uscite

• 6 ingressi analogici configurabili: 0–5 V, 0–10 V, 0–20 mA, 4–20 mA, NTC, PTC e PT1000.

• 6 ingressi digitali On/Off.

• 3 uscite analogiche indipendenti 0–10 V.

• 4 uscite a relè.

• 5 porte di comunicazione RS485 Modbus RTU separate.

Comunicazione e integrazione

• Comando analogico 0–10 V e gestione digitale dei ventilatori EC.

• Comunicazione Modbus RTU per controllo, supervisione e diagnostica.

• Compatibilità con protocolli di comunicazione di diversi costruttori di ventilatori EC.

• Porta BMS dedicata, separata dalla comunicazione con i motori.

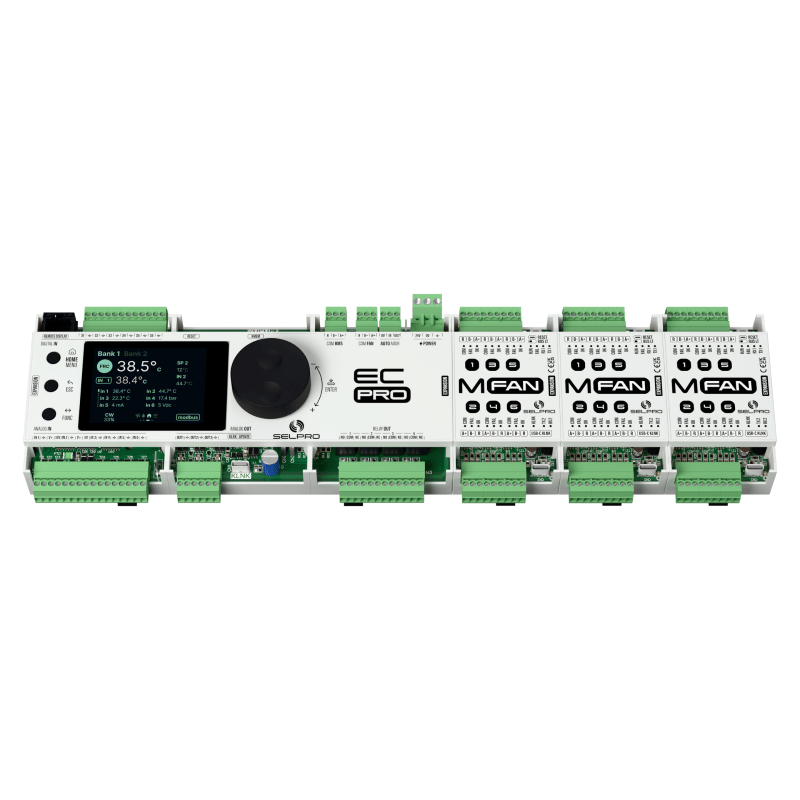

• Collegamenti Modbus individuali ai ventilatori tramite moduli MFan opzionali.

• Espansioni disponibili per I/O aggiuntivi e gestione adiabatico.

Funzioni di protezione e diagnostica

• Strategie Fail Safe configurabili.

• Gestione distinta delle anomalie di comunicazione con BMS e ventilatori.

• Funzioni Safe Guard, Cable Break e Thermal Stop.

• Lettura di dati operativi, stato e allarmi dei ventilatori compatibili.

• Diagnostica individuale dei ventilatori nelle architetture supportate.

Configurazione e installazione

• Configurazione dei parametri tramite interfacce locali e strumenti software SELPRO.

• Accesso tramite browser con accessorio Wi-Fi KLNK.

• Memorizzazione e replica delle configurazioni tramite KMEM.

• Montaggio su guida DIN.

• Alimentazione: 24 Vac.

• Dimensioni: 213 × 90 × 32,2 mm.

ECPro è progettato per costruttori OEM, integratori e installatori che realizzano sistemi di refrigerazione commerciale e industriale con ventilatori EC.

Le principali applicazioni comprendono:

• Condensatori remoti: regolazione dei ventilatori in funzione della pressione di condensazione e delle condizioni operative.

• Dry cooler: gestione della ventilazione in funzione della temperatura, del carico e delle condizioni ambientali.

• Gas cooler: controllo dei gruppi ventilanti nelle applicazioni di refrigerazione che richiedono una regolazione dedicata.

• Chiller e gruppi frigoriferi: gestione dei ventilatori EC in sistemi con condizioni di carico variabili e differenti modalità di funzionamento.

• Sistemi Wet & Dry: controllo integrato della ventilazione e delle funzioni adiabatiche tramite espansioni dedicate.

• Sistemi multibancata e multibatteria: gestione coordinata di diversi gruppi ventilanti e circuiti di regolazione.

• Impianti di raffreddamento industriale: regolazione dei ventilatori, comunicazione con sistemi BMS e accesso ai dati diagnostici per le attività di supervisione e manutenzione.
