Gomax Quadra: soluzioni flessibili per connessioni affidabili nelle unità AC&R

Nelle unità AC&R moderne, l’affidabilità del sistema non dipende solo dai componenti principali, ma dalla qualità delle connessioni che li collegano. Linee di pressione, ritorni olio e punti di test incidono in modo diretto su tenuta del refrigerante, stabilità operativa e continuità di esercizio.

Con l’aumento della complessità degli impianti e delle prestazioni, le connessioni diventano essenziali. Vibrazioni del compressore, cicli termici e sollecitazioni possono portare nel tempo a perdite, inefficienze o interventi manutentivi non programmati.

In questo contesto, progettare connessioni affidabili significa assicurare durata e affidabilità per tutto il ciclo di vita dell’unità. È su questo livello che si gioca oggi una parte rilevante dell’efficienza e della qualità negli impianti AC&R.

Gomax: competenze sui fluidi applicate alla refrigerazione

Gomax nasce con un obiettivo preciso: migliorare la gestione delle connessioni nei sistemi AC&R basandosi su competenze consolidate nella trasmissione di fluidi in condizioni di pressione e temperature elevate.

Alle spalle di Gomax c’è l’esperienza di Transfer Oil, realtà industriale con una lunga tradizione nella progettazione e produzione di tubi termoplastici ad alte prestazioni. Questo patrimonio tecnologico consente di trasferire nel mondo AC&R soluzioni già validate in ambiti applicativi più esigenti, mantenendo un approccio orientato alla qualità e alla continuità nel tempo.

Tubazioni flessibili per una gestione più efficiente delle connessioni

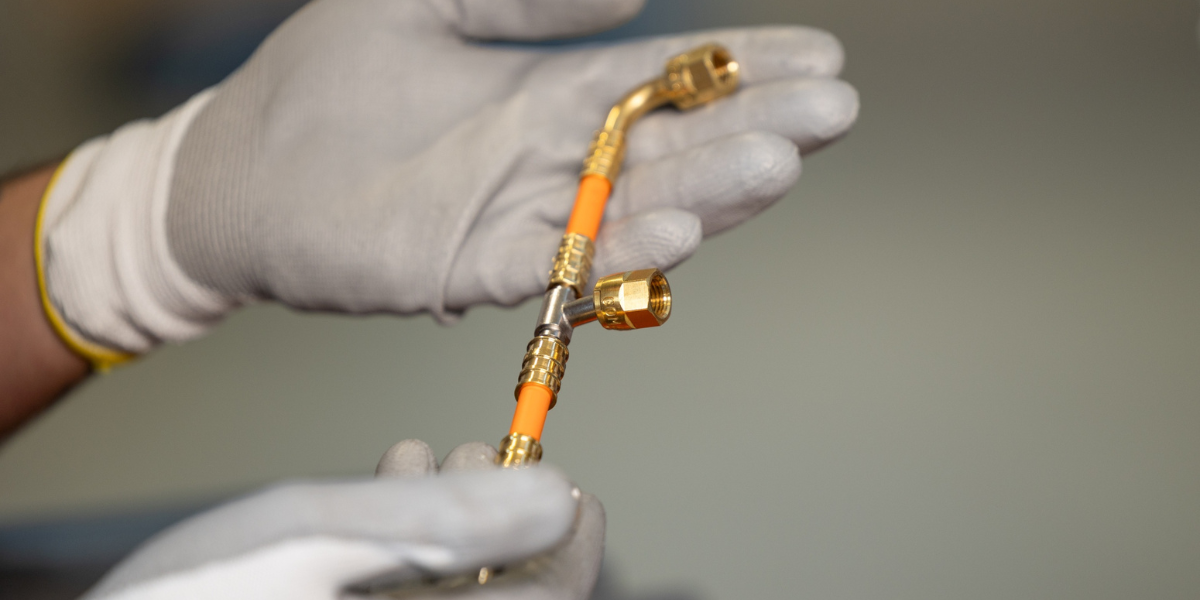

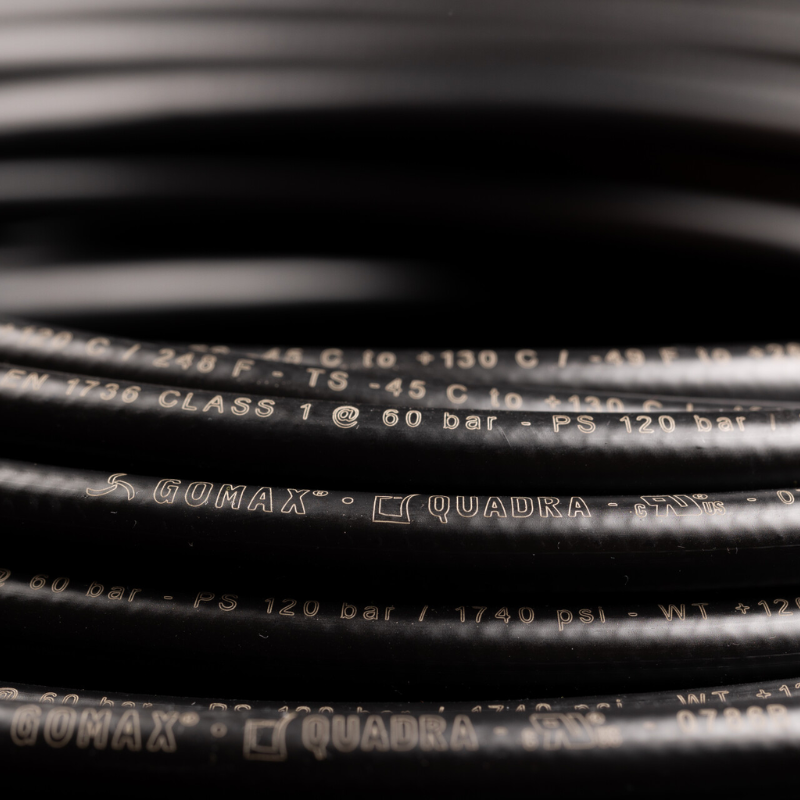

Gomax rappresenta una alternativa per la realizzazione delle connessioni nelle unità AC&R. Non un semplice componente, ma un sistema completo basato su tubazione flessibile termoplastica, raccordi dedicati e utensili per l’assemblaggio.

Questo approccio consente di superare la logica della lavorazione sul campo tipica delle tubazioni rigide. Le connessioni vengono realizzate attraverso operazioni semplici e veloci, con un impatto diretto su qualità del montaggio e tempi di installazione.

La flessibilità del tubo permette di adattare il percorso delle linee senza sforzi, riducendo tensioni e punti critici e contribuendo a una gestione più efficiente degli spazi all’interno dell’unità.

Superare i limiti delle connessioni rigide

Le connessioni tradizionali richiedono lavorazioni che introducono variabilità, tempi operativi e potenziali criticità. L’approccio basato su tubazione flessibile consente di semplificare il processo.
In particolare, permette di:

• eliminare saldature e brasature, semplificando l’installazione
• ridurre i rischi per l’operatore, evitando lavorazioni a caldo

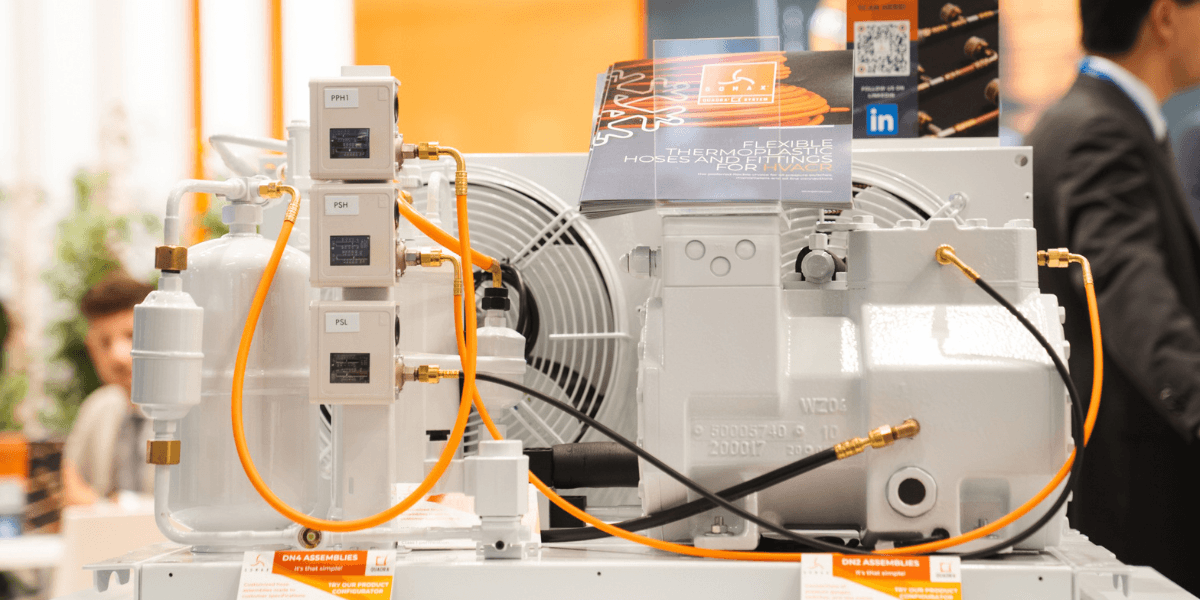

• assorbire le vibrazioni del compressore, limitando sollecitazioni sulle linee
• ridurre il rischio di cracking, perdite e rumorosità
• ridurre i tempi di installazione, con operazioni più rapide e standardizzate

Il risultato è una connessione più stabile, meno soggetta a variabilità e più coerente con le esigenze operative delle unità AC&R moderne.

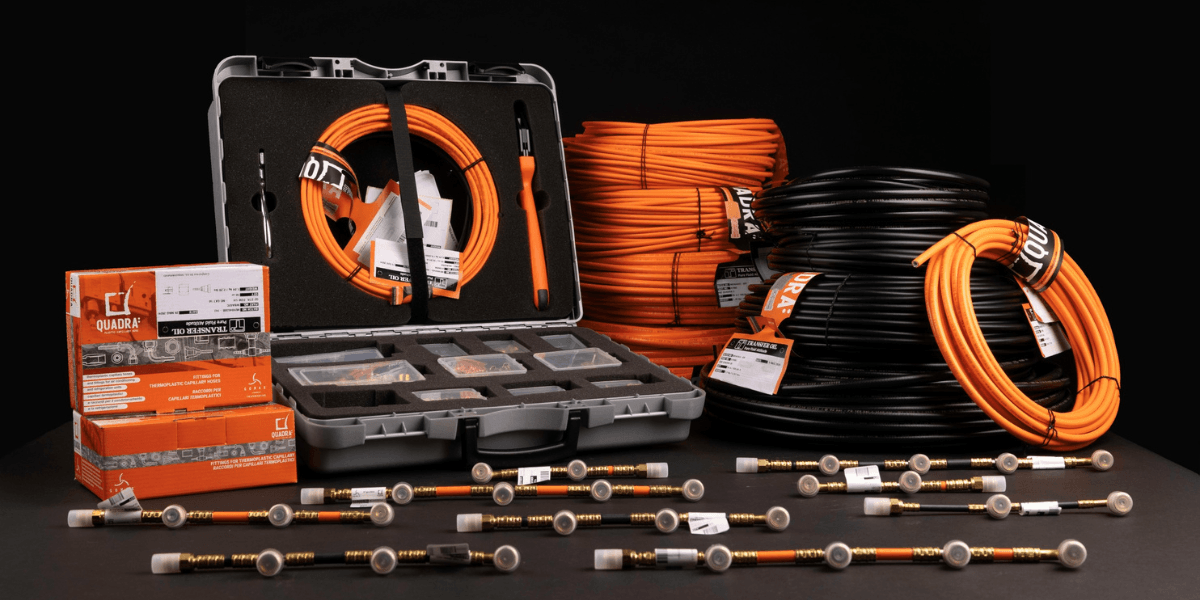

Gamma Gomax Quadra: diametri e applicazioni

La gamma è strutturata per coprire le principali connessioni all’interno delle unità AC&R, con tre diametri che rispondono a esigenze applicative specifiche:

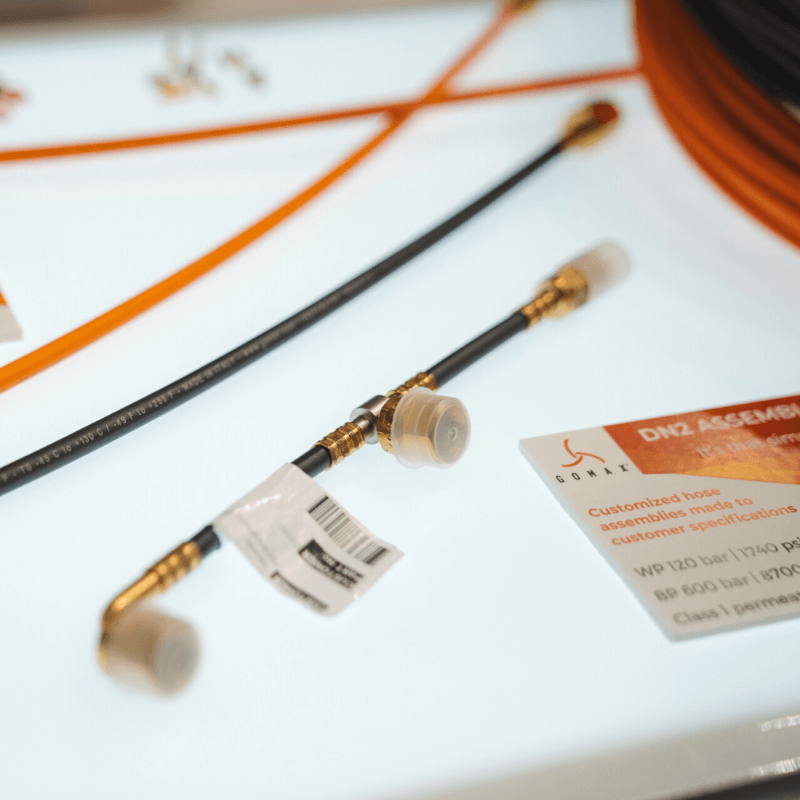

• DN2 (2 mm) per collegamenti di test e controllo, come manometri, pressostati e punti di pressione
• DN4 (4 mm) per linee di strumentazione e ritorno olio
• DN6 (6 mm) per linee di equalizzazione e ritorno olio ad alta portata

A questa logica dimensionale si affianca la codifica colore (arancione per alta pressione, nero per bassa pressione), che consente di standardizzare le connessioni e ridurre il rischio di errori in fase di produzione e manutenzione.

Per il dettaglio completo delle configurazioni disponibili, dei raccordi e delle specifiche tecniche, consulta il catalogo Gomax Quadra.
