Gomax Quadra DN4

di GOMAX®

I tubi GOMAX® QUADRA DN4 offrono un diametro interno di 4 mm e rappresentano un’eccellente alternativa ai tubi capillari rigidi in rame.
Questa dimensione è specificamente dedicata al collegamento delle linee di strumentazione statica e delle linee di ritorno dell’olio.

Richiedi info Documentazione

Descrizione

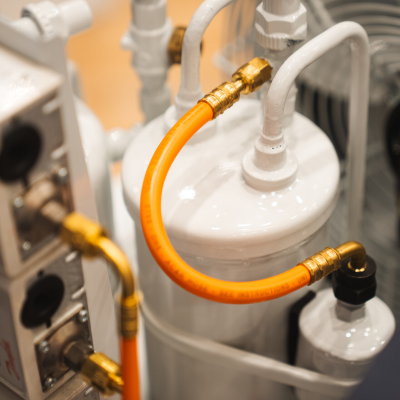

Il tubo termoplastico flessibile GOMAX® QUADRA DN4 (diametro interno 4 mm) disponibile in due colori, arancione e nero, rappresenta il sistema più efficiente e sviluppato per il collegamento di linee di strumentazione statica e linee di ritorno dell'olio.

Transfer Oil consiglia la standardizzazione dell’utilizzo del tubo QUADRA DN4, scegliendo il colore arancione per i circuiti ad alta pressione e il colore nero per i circuiti a bassa pressione, identificando così in modo univoco le due parti del circuito. Questo riduce le possibilità di collegamenti errati delle due linee di pressione della macchina durante la produzione e la manutenzione.

Lo straordinario numero di raccordi QUADRA DN4 copre tutti i possibili tipi di installazione, rendendo superfluo l’utilizzo di tubi rigidi e capillari in rame.

I tubi e i raccordi QUADRA DN4 possono essere assemblati facilmente utilizzando le apposite pinze elettriche RXA011 o idrauliche RXA005.

Caratteristiche tecniche

Interno:
Polimero termoplastico
Rinforzo:
Treccia in poliestere ad alta resistenza alla trazione con alto modulo
Rivestimento:
Polimero termoplastico – arancione o nero – marcatura laser
Applicazioni:
Collegamento di linee di strumentazione statica e linee di ritorno dell’olio
Caratteristiche:
Leggero – Flessibile – Compatto – Anti vibrazione
Range di temperatura:
-45 °C to +130 °C (-49 °F to +266 °F)
