Presenta a Chillventa 2026:
Quadra HPSteel, tubazioni flessibili per la refrigerazione a CO₂ (R744)
La nuova gamma di tubazioni termoplastiche per sistemi a CO₂ (R744) subcritici e transcritici, progettata per pressioni fino a 130 bar e temperature da -45 °C a +150 °C, porta la flessibilità anche nel circuito frigorifero principale.
Troverai Quadra HPSteel in
Hall 5 - Stand 208
Vieni a trovarci a Chillventa 2026 per scoprire Quadra HPSteel, il nuovo sistema di tubazioni flessibili sviluppato per le unità di refrigerazione a CO₂.
A Chillventa 2026 Gomax presenta Quadra HPSteel, la nuova gamma di tubazioni termoplastiche flessibili sviluppata per le condizioni operative dei sistemi di refrigerazione a CO₂ (R744), sia subcritici che transcritici.
Progettato come sistema completo di tubi e raccordi dedicati, Quadra HPSteel estende la tecnologia Gomax alle applicazioni caratterizzate da pressioni e temperature elevate, proponendo un'alternativa flessibile alle tradizionali connessioni rigide.
La costruzione combina resistenza meccanica e flessibilità, con materiali compatibili con gli oli e i fluidi refrigeranti utilizzati nei sistemi a CO₂.

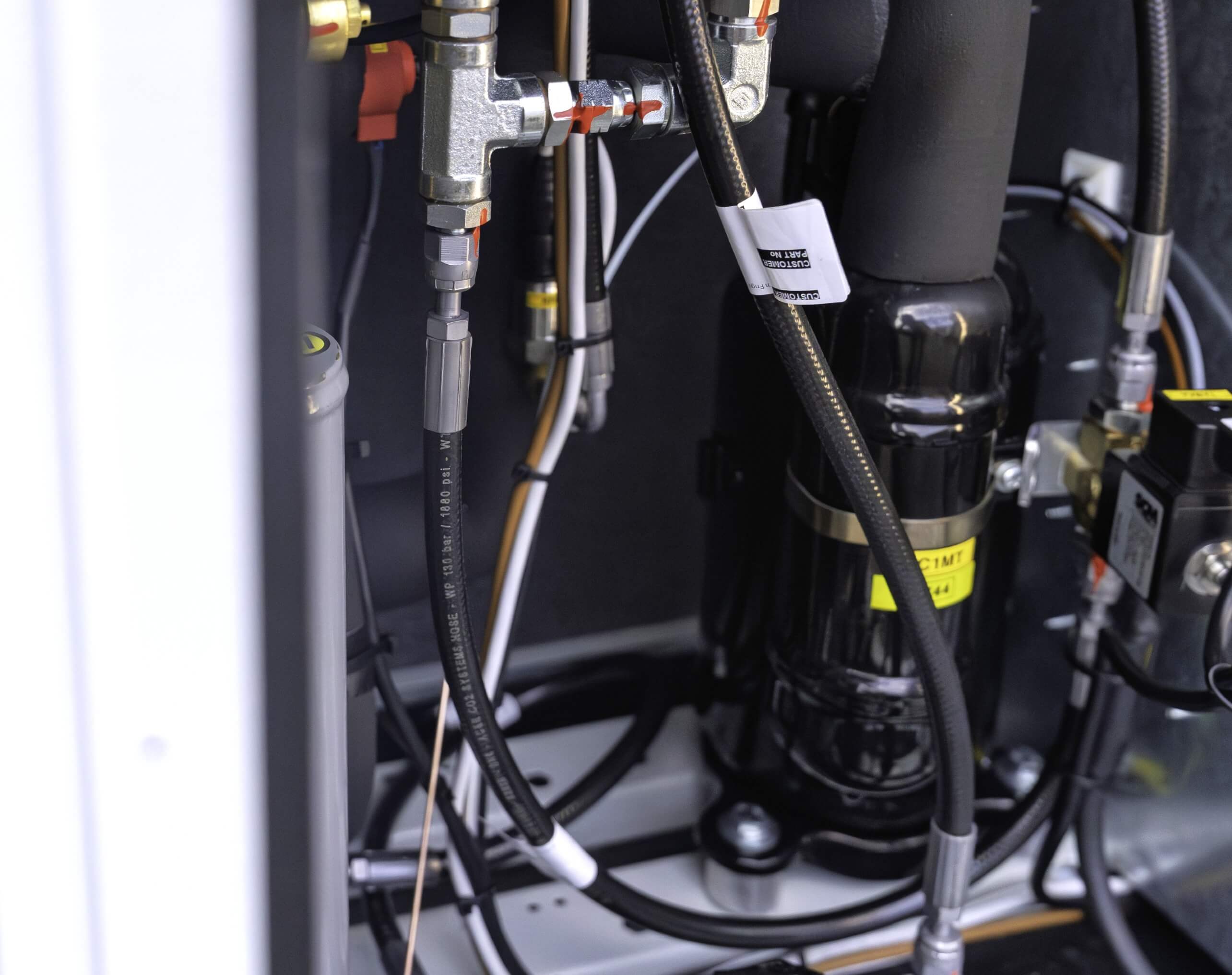

La flessibilità entra nel circuito frigorifero principale
Uno degli aspetti distintivi di Quadra HPSteel è la possibilità di utilizzare connessioni flessibili anche nel circuito frigorifero principale, comprese le linee di mandata e aspirazione del compressore.
La flessibilità del tubo contribuisce a isolare il compressore dal resto dell'unità, limitando la trasmissione delle vibrazioni e delle sollecitazioni meccaniche sulle linee.
La soluzione Quadra HPSteel permette inoltre di semplificare il percorso delle tubazioni e di adattarlo con maggiore libertà allo spazio disponibile all'interno dell'unità.
Progettato per le condizioni operative delle unità a CO₂
Pressioni elevate, ampio campo di temperatura e una struttura sviluppata per portare la flessibilità anche nelle linee principali del circuito frigorifero.
130 bar
Pressione massima di esercizio
650 bar
Pressione di scoppio
-45 / +150 °C
Campo di temperatura operativo
5:1
Fattore di sicurezza
I vantaggi delle connessioni flessibili Quadra HPSteel
Una soluzione sviluppata per semplificare l'integrazione delle linee nei sistemi a CO₂ e ridurre le sollecitazioni meccaniche generate durante il funzionamento.
Installazione semplificata
Non richiede piegatura del tubo, saldatura o brasatura.
Meno vibrazioni
La flessibilità contribuisce a ridurre la trasmissione delle vibrazioni generate dal compressore.
Resistenza meccanica
La struttura del tubo è progettata per resistere alle sollecitazioni generate durante il funzionamento.
Libertà progettuale
Il percorso delle linee può essere adattato più facilmente agli spazi disponibili nell'unità.

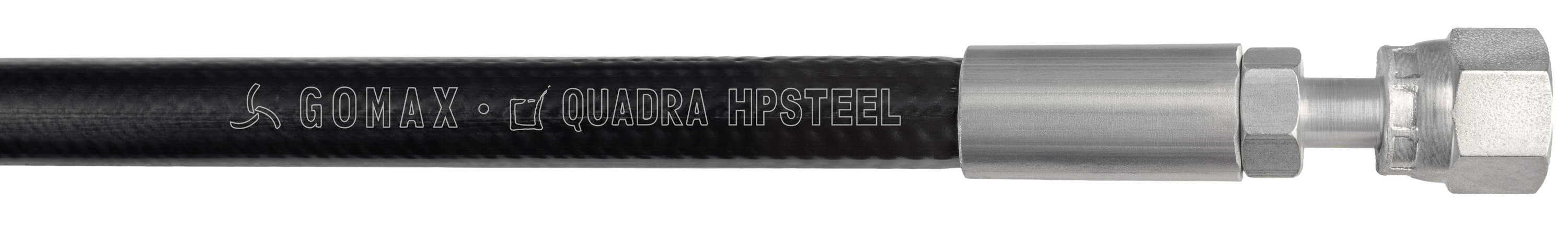

La struttura di Quadra HPSteel
La costruzione prevede un tubo interno in polimero termoplastico resistente alle alte temperature, un rinforzo dimensionato in funzione del diametro e un rivestimento esterno termoplastico.
Le dimensioni DN2 e DN4 utilizzano un rinforzo tessile sintetico, mentre dalla DN6 alla DN12 è prevista una treccia in acciaio ad alta resistenza.
Questa configurazione contribuisce alla resistenza meccanica del tubo e ne consente l'utilizzo in condizioni termiche particolarmente impegnative, con temperature operative comprese tra -45 °C e +150 °C.
Una gamma. Sei dimensioni.
Quadra HPSteel è disponibile dalla misura DN2 alla DN12 per coprire differenti tipologie di collegamento all'interno delle unità di refrigerazione a CO₂.
| Dimensione | Diametro interno |
|---|---|
| DN2 | 2,3 mm |
| DN4 | 4,1 mm |
| DN6 | 6,5 mm |
| DN8 | 8,5 mm |
| DN10 | 10,5 mm |
| DN12 | 13,5 mm |

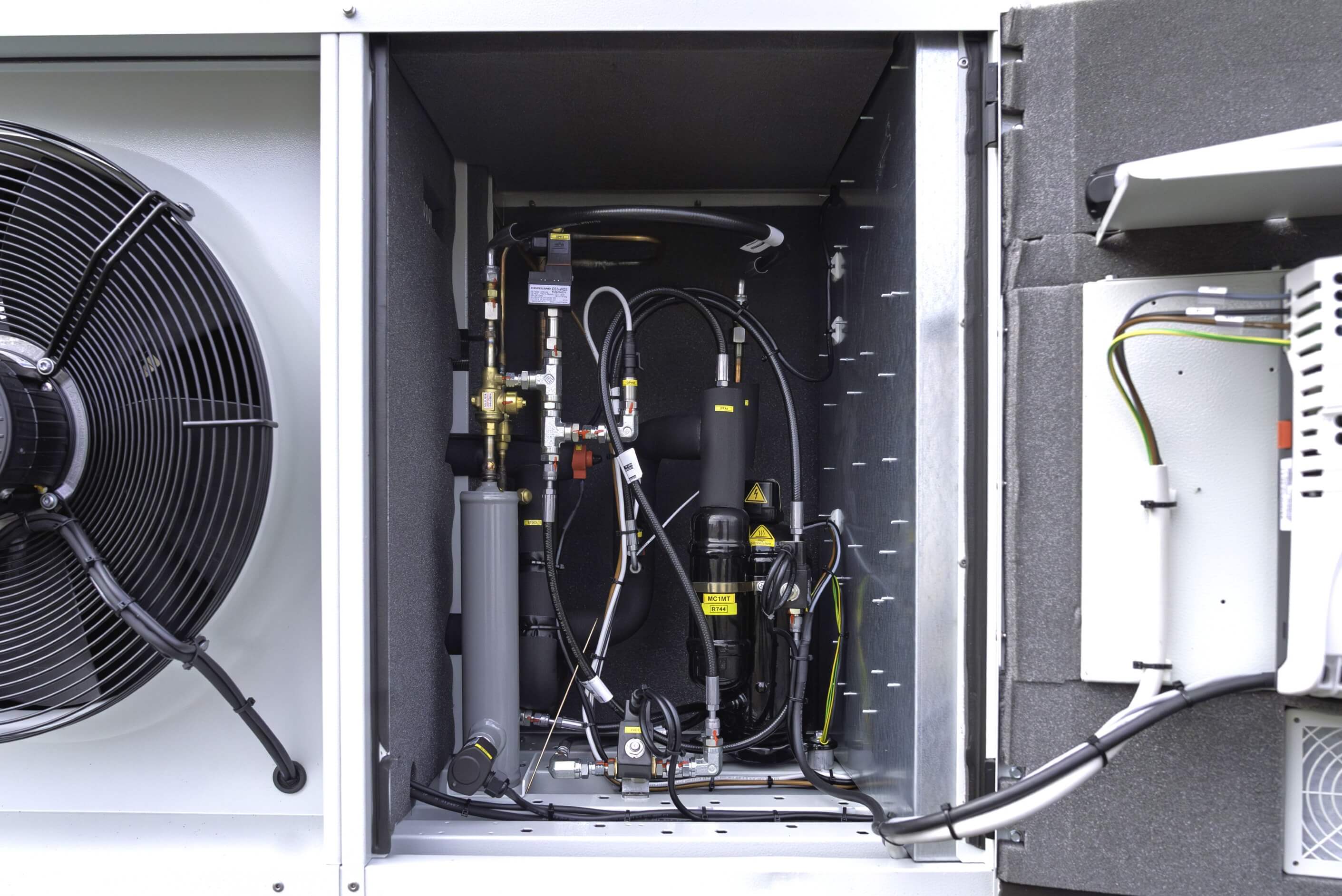

Le applicazioni di Quadra HPSteel
La gamma è progettata per sistemi di refrigerazione a CO₂ subcritici e transcritici.
Mandata e aspirazione
Connessioni flessibili utilizzabili anche sulle linee principali collegate al compressore.
Manometri e pressostati
Soluzioni dedicate ai collegamenti dei dispositivi di misura e controllo della pressione.
Olio e refrigerante
Applicabile alle linee di ritorno dell'olio e alle linee del refrigerante nei sistemi a CO₂.

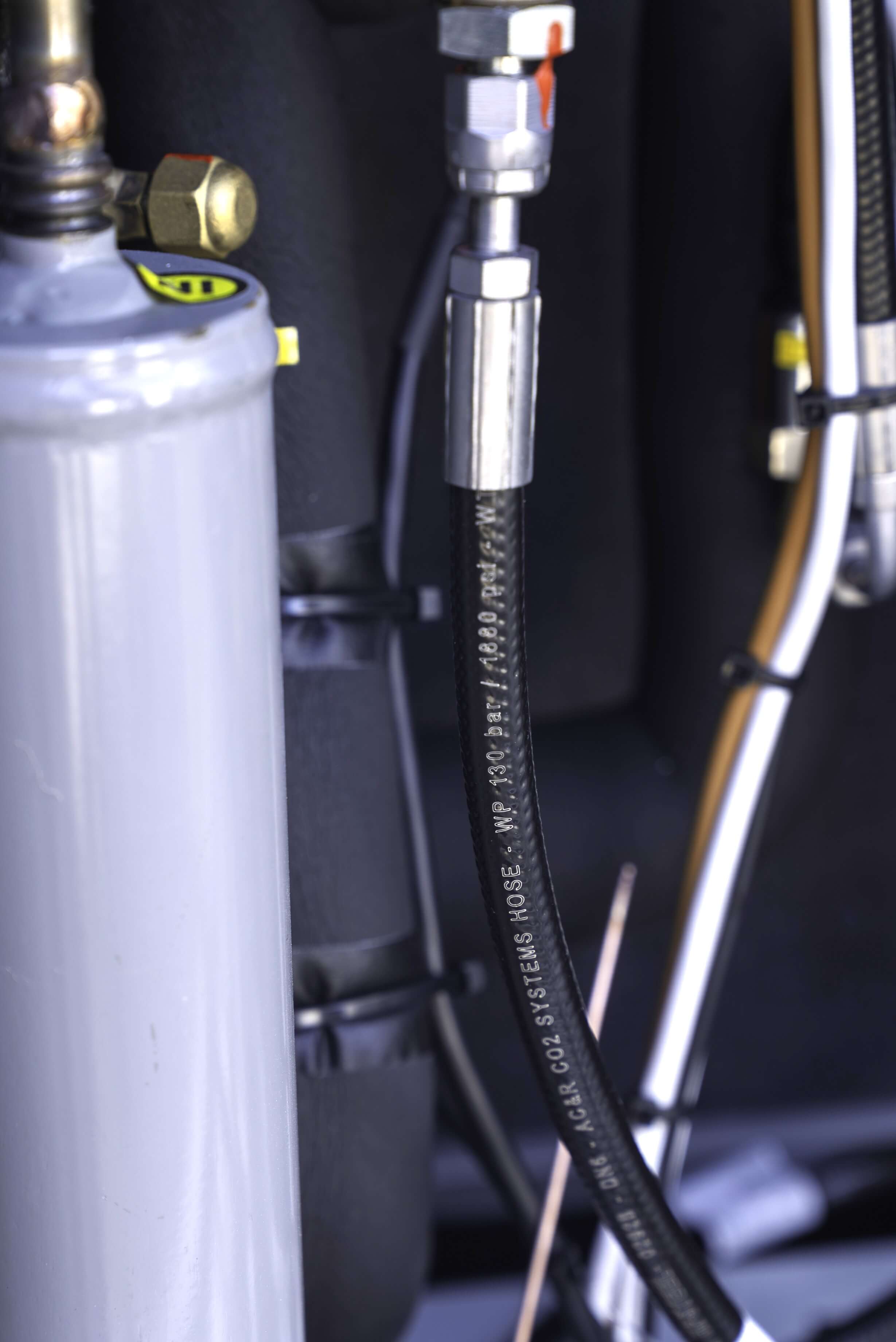

Assemblaggi realizzati in-house e raccordi ad alta resistenza alla corrosione

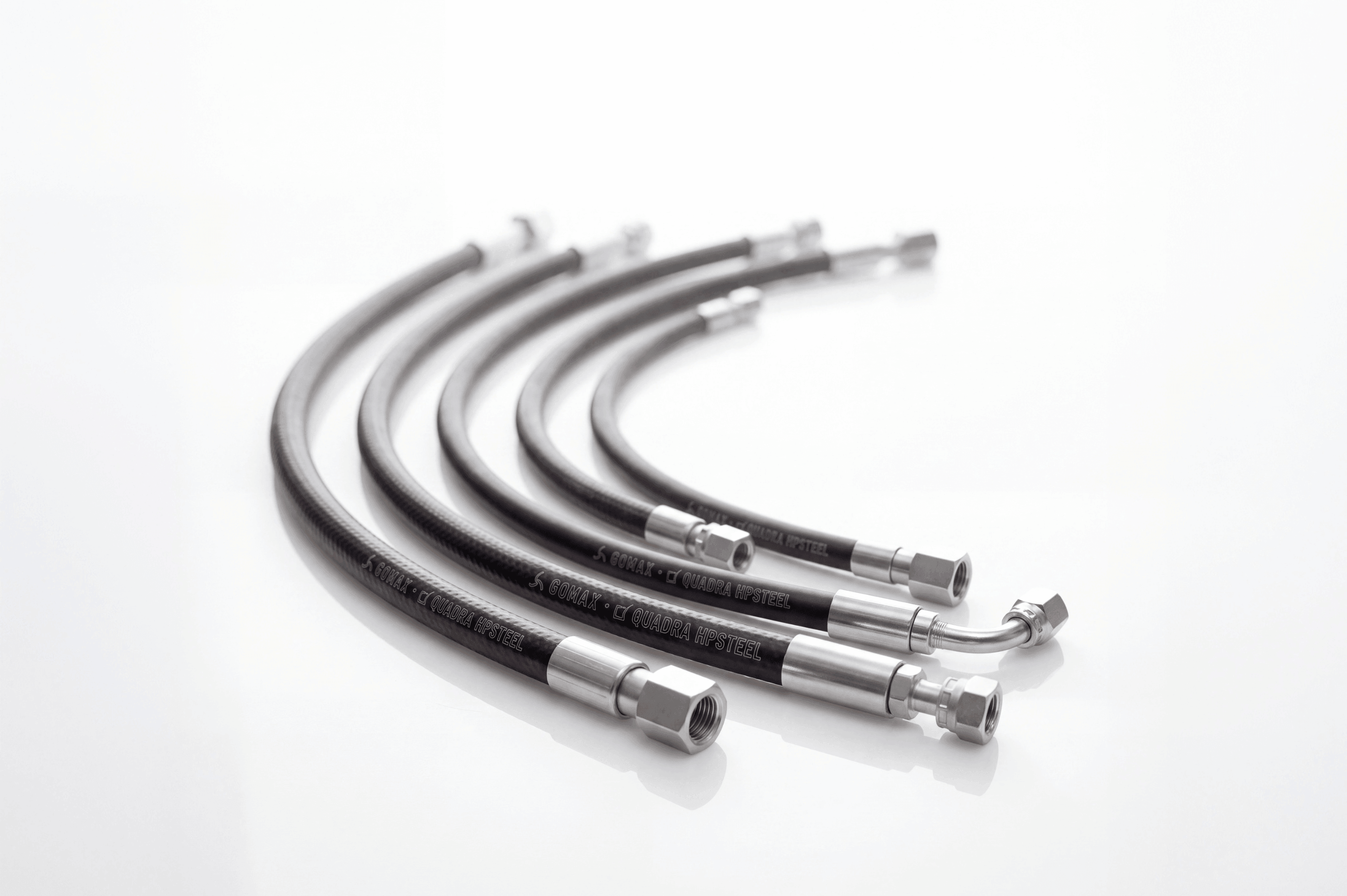

Quadra HPSteel viene fornito esclusivamente come assemblato e può essere configurato in funzione della lunghezza richiesta e della combinazione dei raccordi.
Sono previste tre configurazioni principali:
- raccordi femmina diritti a entrambe le estremità;
- raccordo diritto abbinato a un raccordo a 90°;
- due raccordi a 90°.
I raccordi in acciaio al carbonio presentano un trattamento zinco-nichel sviluppato per incrementare la resistenza alla corrosione rispetto ai tradizionali trattamenti superficiali.
I test in nebbia salina condotti secondo UNI EN ISO 9227 hanno evidenziato una resistenza all'ossidazione superiore al doppio rispetto ai raccordi con zincatura standard nelle medesime condizioni di prova.
Scopri Quadra HPSteel a Chillventa 2026
Hall 5 - Stand 208
Vieni a conoscere da vicino Quadra HPSteel e scopri come le connessioni flessibili Gomax possono essere integrate nei sistemi di refrigerazione a CO₂ subcritici e transcritici.
