Ventilazione ATEX e sicurezza negli ambienti industriali: le soluzioni ESIR ed EBACK A di Elektrovent

La ventilazione degli ambienti industriali in cui possono formarsi atmosfere potenzialmente esplosive richiede apparecchiature progettate per operare in condizioni di sicurezza, tenendo conto della presenza di gas o polveri infiammabili e della classificazione ATEX delle aree interessate. Un aspetto rilevante anche per i professionisti della refrigerazione industriale, chiamati a valutare i requisiti di sicurezza degli ambienti tecnici e delle installazioni.

Per queste esigenze, Elektrovent propone le serie ESIR ATEX ed EBACK A ATEX, due gamme di ventilatori centrifughi destinate alla movimentazione dell'aria in impianti canalizzati, con configurazioni costruttive conformi alla Direttiva ATEX 2014/34/UE.

Le due serie si distinguono principalmente per la geometria della girante, rispettivamente a pale avanti e a pale rovesce, offrendo differenti possibilità di selezione in funzione delle caratteristiche aerauliche dell'impianto.

La ventilazione negli ambienti a rischio di atmosfere esplosive

La presenza di sostanze infiammabili negli ambienti industriali impone un'attenta valutazione delle condizioni di esercizio e delle apparecchiature installate. La ventilazione può contribuire alla gestione delle concentrazioni di gas e vapori, ma deve essere progettata in relazione agli scenari di rischio e alle caratteristiche dell'ambiente.

Anche nell'ambito della refrigerazione industriale, soprattutto in presenza di fluidi frigorigeni infiammabili, la progettazione dei locali tecnici può richiedere specifiche valutazioni relative alla ventilazione e alla sicurezza.

La scelta di un ventilatore ATEX non dipende quindi esclusivamente dalla portata d'aria, ma anche dalla categoria di apparecchiatura richiesta, dalle caratteristiche del fluido convogliato e dalle condizioni operative.

Le serie ESIR ATEX ed EBACK A ATEX di Elektrovent sono previste per atmosfere esplosive di Gruppo II, nelle categorie 2G, 2D, 3G e 3D, con configurazioni differenziate per la presenza di gas o polveri infiammabili.

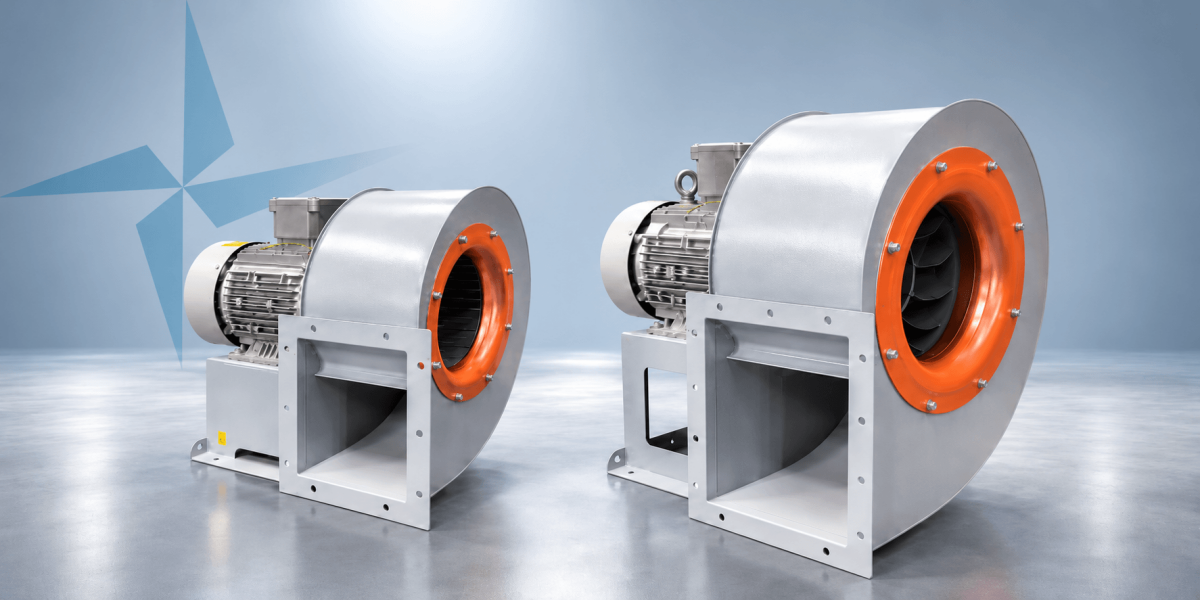

ESIR ATEX: ventilatori centrifughi a pale avanti per sistemi canalizzati

La serie ESIR ATEX comprende ventilatori centrifughi a semplice aspirazione, caratterizzati da una girante saldata a pale avanti. La gamma è progettata per impianti di ventilazione industriale che richiedono portate d'aria elevate e pressioni relativamente contenute.

Disponibile in sette taglie, con diametri della girante compresi tra 220 e 450 mm, ESIR ATEX prevede differenti configurazioni di motorizzazione per soddisfare le esigenze aerauliche dell'installazione.

La costruzione comprende una coclea a tenuta in lamiera d'acciaio verniciato, flangiature conformi alla UNI EN ISO 13351 e una girante equilibrata secondo la UNI ISO 21940-11.

Tra le principali caratteristiche tecniche:

• Girante a pale avanti, a semplice aspirazione, con costruzione saldata.
• Motorizzazioni a 2 e 4 poli, con potenze da 0,37 a 15 kW nelle configurazioni a catalogo.
• Motori elettrici asincroni ATEX con protezione IP55, isolamento in classe F e servizio continuo S1.
• Temperatura del fluido convogliato da -20 °C a +40 °C nelle condizioni standard indicate dal produttore.
• Configurazioni di Gruppo II, categorie 2 e 3, per atmosfere contenenti gas o polveri infiammabili.

Particolare attenzione deve essere rivolta alle condizioni di funzionamento: i ventilatori ESIR ATEX devono operare collegati a canalizzazioni o componenti in grado di garantire perdite di carico sufficienti a mantenere l'assorbimento elettrico entro i limiti riportati sulla targhetta del motore.

Tra gli ambiti applicativi documentati figurano sale batterie, laboratori e impianti dell'industria chimica.

EBACK A ATEX: girante a pale rovesce e differenti configurazioni aerauliche

La serie EBACK A ATEX rappresenta un'alternativa alla gamma ESIR, grazie all'impiego di una girante centrifuga saldata a pale rovesce, direttamente accoppiata all'albero motore.

Anche questa soluzione è destinata alla ventilazione industriale canalizzata, in applicazioni caratterizzate da portate d'aria elevate e pressioni relativamente basse.

La gamma comprende sei taglie, con diametri della girante da 250 a 450 mm, ed è equipaggiata con motori asincroni trifase omologati ATEX.

Le principali specifiche comprendono:

• Girante a pale rovesce, a semplice aspirazione.
• Motorizzazioni a 2 e 4 poli, con potenze da 0,25 a 11 kW nelle versioni a catalogo.
• Motori IP55, isolamento in classe F e funzionamento in servizio S1.
• Temperatura del fluido convogliato compresa tra -20 °C e +40 °C.
• Esecuzioni ATEX di Gruppo II, categorie 2 e 3, per atmosfere esplosive dovute a gas o polveri infiammabili.

Come per la serie ESIR, la struttura comprende una coclea a tenuta in acciaio verniciato e flangiature conformi alla UNI EN ISO 13351.

La geometria a pale rovesce offre una differente curva caratteristica rispetto ai ventilatori a pale avanti. La selezione deve quindi essere effettuata considerando il punto di funzionamento dell'impianto, confrontando portata, pressione e assorbimento elettrico.

Requisiti ATEX, configurazioni costruttive e accessori

Le due gamme Elektrovent sono sviluppate secondo i requisiti della Direttiva ATEX 2014/34/UE, che disciplina le apparecchiature destinate all'impiego in atmosfere potenzialmente esplosive.

Le versioni disponibili comprendono esecuzioni per atmosfere contenenti gas (G) o polveri (D), con differenti categorie di protezione in funzione della classificazione dell'ambiente.

Nell'esecuzione standard 4, la girante è direttamente accoppiata all'albero del motore, installato su un apposito supporto. È inoltre disponibile, su richiesta, l'esecuzione 5, con motore flangiato direttamente sulla voluta del ventilatore.

Entrambe le serie possono essere richieste anche in acciaio inox e con differenti orientamenti della bocca premente, per agevolare l'integrazione nelle reti di canalizzazione.

L'orientamento standard è LG 270°, mentre le configurazioni a 180° e 225° richiedono una costruzione speciale.

La dotazione può essere completata con controflange aspiranti e prementi e reti di protezione, necessarie nei casi di utilizzo a bocca libera.

Come scegliere il ventilatore ATEX in funzione dell'installazione

Per i progettisti e i tecnici che operano negli impianti industriali, la corretta selezione di un ventilatore ATEX richiede una valutazione congiunta delle condizioni di sicurezza e delle prestazioni aerauliche.

Occorre considerare la classificazione dell'area, la natura delle sostanze potenzialmente presenti, la portata richiesta, le perdite di carico della rete e le condizioni di esercizio.

Le prestazioni dichiarate da Elektrovent fanno riferimento ad aria a 15 °C, altitudine di 0 metri sul livello del mare e installazioni di tipo D, senza accessori o reti di protezione.

È inoltre importante rispettare le limitazioni relative al fluido convogliato: le specifiche dei prodotti prevedono gas non polverosi, non abrasivi e non corrosivi. La conformità ATEX dell'apparecchiatura non implica quindi automaticamente l'idoneità alla movimentazione di qualsiasi sostanza infiammabile.

Con ESIR ATEX ed EBACK A ATEX, Elektrovent mette a disposizione due gamme di ventilatori centrifughi per la ventilazione industriale in atmosfere potenzialmente esplosive, con differenti geometrie di girante e configurazioni costruttive, da selezionare in relazione ai requisiti tecnici e di sicurezza dell'installazione.
